Korak ispred
SmartStep2 pruža idealno rješenje za točkasto pozicioniranje u aplikacijama koje zahtijevaju jednostavnost. U kombinaciji sa naprednim funkcijama, SmartStep2 pruža visoke performanse za nisku cijenu čime čini pozicioniranje jednostavnim i prihvatljivim.
- Puls upravljanje
- Super-kompaktno kućište
- Auto-tuning (on-line)
- Suzbijanje vibracija (prilagodljivi filter)
- Auto-adaptacijski filter za suzbijanje rezonancije
- Dvije programabilne granice momenta
- Povratna enkoder informacija (pozicija)
- Od 50W do 750W
- Cilindrični i plosnasti servo motori
- Elektronički zupčanik (veza)
- 10 000 pulseva/revoluciji
- Pozicioniranje putem pulsnog ulaza 500kpps
- Nominalna brzina 4000 rpm, vrh 5000rpm
- Široki izbor puls načina upravljanja
- Odabir do 4 predpodešene brzine preko digitalnih ulaza
- Kompatibilnost sa SmartStep motorima
- 7DU, 5DI, 1 enkoder izlaz
Brošura:
Korisničko uputstvo:
CX-Drive za brzu konfiguraciju
- Auto-tuning
- Parametriranje i monitoring
- Dijagrami brzine i pozicioniranja
- Stanje U/I i alarma
- Praćenje podataka u pravom vremenu
Kompaktno kućište
Povratna informacija o brzini ili poziciji
Automatsko prilagođavanje teretu
Suzbijanje vibracija (automatski filter)
Podatci za narudžbu:
Napomena: Brojevi 1,2,3,4,5 pokazuju preporučeni redoslijed odabira komponenti u SmartStep2 servo sistemu
Servo motori:

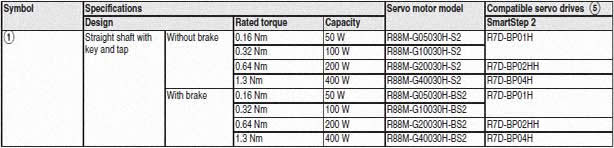

Cilindrični servo motori (3000 o/min)

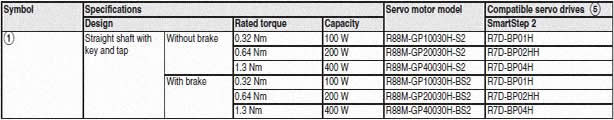

Plosnasti servo motori (3000 o/min)
Servo pogoni
Napojni kabal (za CNA utor prikazan na slici)
Kablovi za servo motor:

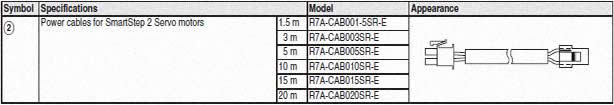

Napojni kablovi (za CNB utor prikazan na slici)

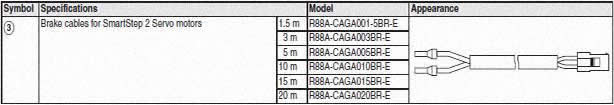

Kablovi za kočnicu

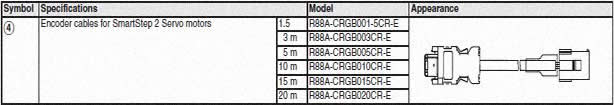

Kablovi za enkoder (za CN2 utor prikazan na slici)

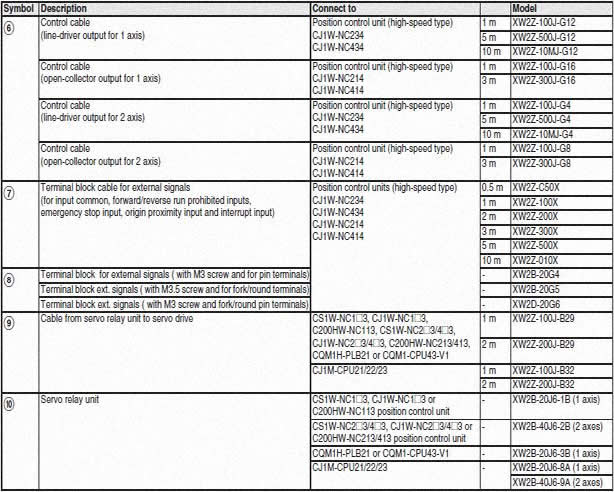

Upravljački kablovi (za CN1 utor prikazan na slici)
